Warstwa odsączająca i mrozoochronna w budowie drogi – jakie kruszywo wybrać?
Trwałość drogi zależy nie tylko od jakości asfaltu lub betonowej nawierzchni. Bardzo duże znaczenie mają również warstwy znajdujące się głębiej, które odpowiadają za odprowadzanie wody, ochronę konstrukcji przed przemarzaniem oraz zapewnienie stabilnego podłoża.
Nieprawidłowo dobrany materiał może doprowadzić do zatrzymywania wilgoci, powstawania wysadzin mrozowych, nierównomiernego osiadania, spękań, kolein oraz stopniowej utraty nośności nawierzchni. Z tego powodu warstwa odsączająca i mrozoochronna powinna być wykonywana zgodnie z dokumentacją projektową oraz wymaganiami technicznymi danej inwestycji.
Czym jest warstwa odsączająca drogi?
Warstwa odsączająca jest częścią konstrukcji, której podstawowym zadaniem jest przejęcie i odprowadzenie wody przedostającej się do niższych warstw nawierzchni.
Woda może pojawić się w konstrukcji między innymi na skutek:
- opadów atmosferycznych,
- przenikania przez pobocze,
- podciągania kapilarnego z gruntu,
- niewłaściwego odwodnienia terenu,
- wysokiego poziomu wód gruntowych.
Według dokumentacji technicznej stosowanej w drogownictwie warstwa odsączająca ma umożliwiać skuteczne odprowadzenie wody z konstrukcji nawierzchni. Samo zastosowanie przepuszczalnego kruszywa nie wystarczy – warstwa musi mieć odpowiedni spadek i połączenie z systemem odwodnienia, skarpą albo drenażem.
Jeżeli woda nie ma możliwości odpływu, nawet dobrze przepuszczalny materiał może stać się miejscem jej gromadzenia.
Czym jest warstwa mrozoochronna?
Warstwa mrozoochronna ogranicza wpływ niskiej temperatury na grunt i konstrukcję drogi. Jej zadaniem jest ochrona nawierzchni przed skutkami przemarzania oraz powstawaniem wysadzin mrozowych.
Wysadziny pojawiają się najczęściej wtedy, gdy jednocześnie występują:
- grunt podatny na działanie mrozu,
- dostęp do wody,
- ujemna temperatura utrzymująca się przez odpowiednio długi czas.
Zamarzająca w gruncie woda zwiększa swoją objętość i może powodować podnoszenie poszczególnych fragmentów konstrukcji. Po odmarznięciu grunt traci część swojej nośności, co prowadzi do osiadania oraz uszkodzeń nawierzchni.
Warstwa mrozoochronna może również pełnić dodatkową funkcję odsączającą, ale tylko wtedy, gdy została tak zaprojektowana i wykonano ją z materiału spełniającego odpowiednie wymagania dotyczące uziarnienia, zawartości drobnych cząstek, przepuszczalności, zagęszczenia i nośności. Aktualne wzorcowe wymagania GDDKiA przewidują stosowanie różnych mieszanek kruszyw, a ich dokładny dobór zależy od dokumentacji konkretnej inwestycji.
Warstwa odsączająca, mrozoochronna i podbudowa – najważniejsze różnice
Poszczególne warstwy konstrukcji drogi mają odmienne zadania i nie powinny być ze sobą automatycznie utożsamiane.
Warstwa odsączająca
Jej podstawową funkcją jest odprowadzanie wody. Materiał powinien zapewniać odpowiednią wodoprzepuszczalność i współpracować z systemem odwodnienia drogi.
Warstwa mrozoochronna
Chroni konstrukcję przed skutkami przemarzania gruntu. Jej grubość i właściwości zależą między innymi od warunków gruntowo-wodnych, głębokości przemarzania i kategorii ruchu.
Warstwa odcinająca
Ogranicza przenikanie drobnych cząstek gruntu do warstw położonych wyżej. Bez odpowiedniego rozdzielenia materiałów może dochodzić do stopniowego zamulania kruszywa i pogorszenia jego właściwości.
Podbudowa drogi
Przejmuje obciążenia od wyższych warstw nawierzchni i przekazuje je na podłoże. Wymaga przede wszystkim odpowiedniej nośności, stabilności oraz prawidłowego zagęszczenia.
Jedna warstwa może czasami spełniać kilka funkcji, jednak musi to wynikać z projektu, parametrów materiału i przyjętej technologii wykonania.

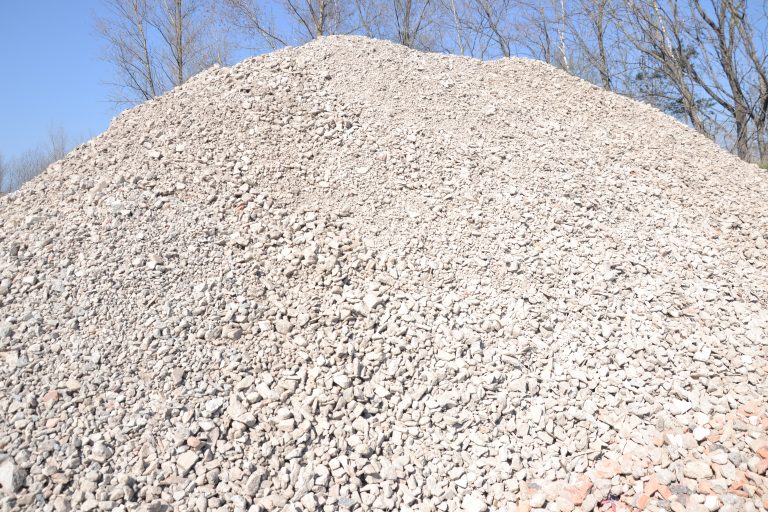

Jakie kruszywo stosuje się na warstwę odsączającą?
Materiału nie należy wybierać wyłącznie na podstawie nazwy handlowej. Piasek, pospółka lub żwir mogą znacznie różnić się składem ziarnowym, zawartością pyłów, wilgotnością i zdolnością do zagęszczania.
Przy wyborze kruszywa należy brać pod uwagę przede wszystkim:
Uziarnienie
Odpowiedni udział poszczególnych frakcji wpływa na możliwość zagęszczenia materiału, jego stabilność i wodoprzepuszczalność. Zbyt jednorodny materiał może być trudniejszy do ustabilizowania, natomiast nadmierna ilość drobnych cząstek może ograniczyć przepływ wody.
Zawartość pyłów
Drobne cząstki mogą wypełniać przestrzenie między większymi ziarnami i ograniczać przepuszczalność warstwy. W przypadku materiału mającego odprowadzać wodę zawartość pyłów jest jednym z ważniejszych parametrów kontrolnych.
Wodoprzepuszczalność
Warstwa musi przyjmować wodę i kierować ją poza konstrukcję drogi. Odpowiednia przepuszczalność nie pomoże jednak, jeżeli nie zostanie wykonany spadek lub odpływ do drenażu.
Zdolność do zagęszczenia
Materiał powinien tworzyć równą i stabilną warstwę. Niedostateczne zagęszczenie prowadzi do późniejszego osiadania, natomiast niewłaściwie dobrana mieszanka może ulegać segregacji podczas transportu i rozkładania.
Odporność na działanie mrozu
Materiał na warstwę mrozoochronną powinien ograniczać podciąganie wody i zachowywać swoje właściwości podczas wielokrotnego zamarzania oraz odmarzania.
Czy piasek zasypowy nadaje się do budowy drogi?
Piasek zasypowy jest powszechnie wykorzystywany przy robotach ziemnych, zasypkach, wymianie gruntu, wykonywaniu nasypów oraz przygotowaniu podłoża.
Nie oznacza to jednak, że każdy piasek zasypowy można zastosować jako warstwę odsączającą lub mrozoochronną. O jego przydatności decydują parametry określone w projekcie i specyfikacji technicznej.
Przed zamówieniem materiału warto ustalić:
- wymagane uziarnienie,
- dopuszczalną zawartość pyłów,
- oczekiwaną wodoprzepuszczalność,
- wymaganą nośność warstwy,
- sposób przeprowadzenia badań odbiorowych,
- ilość potrzebnego materiału po zagęszczeniu.
Kopalnia Walkowice zapewnia dostęp do piasku zasypowego oraz materiałów wykorzystywanych przy robotach ziemnych i stabilizacji podłoża. Przed dostawą materiał powinien zostać dopasowany do wymagań wskazanych przez projektanta lub wykonawcę inwestycji.
Czy pospółka może być wykorzystana w konstrukcji drogi?
Pospółka jest naturalną mieszaniną piasku i żwiru. Dzięki obecności różnych frakcji może dobrze się zagęszczać i jest często wykorzystywana przy wykonywaniu nasypów drogowych, warstw konstrukcyjnych oraz wymianie słabego gruntu.
Jej rzeczywiste właściwości zależą jednak od proporcji poszczególnych ziaren i zawartości części drobnych. Dwie partie materiału określane jako pospółka mogą mieć inne parametry techniczne.
Dlatego także w tym przypadku o możliwości zastosowania materiału powinny decydować wyniki badań i wymagania dokumentacji, a nie sama nazwa produktu.
Żwir jako materiał do odwodnienia
Żwir jest często stosowany przy odwodnieniach, drenażach, przepustach oraz wykonywaniu warstw o wysokiej przepuszczalności.
Kruszywa o większych frakcjach, takie jak żwir 8–16 lub 16–32 mm, umożliwiają swobodny przepływ wody. Mogą być stosowane między innymi wokół rur drenarskich i w elementach systemu odwodnienia.
Należy jednak odróżnić materiał przeznaczony do obsypania drenażu od kompletnej mieszanki stosowanej jako zagęszczona warstwa konstrukcyjna. Kruszywo jednofrakcyjne może zapewniać bardzo dobrą przepuszczalność, ale nie zawsze będzie odpowiednie jako warstwa przenosząca obciążenia.
Jak prawidłowo wykonać warstwę odsączającą?
Prawidłowe wykonanie warstwy wymaga więcej niż dostarczenia kruszywa na plac budowy.
1. Przygotowanie podłoża
Podłoże powinno mieć właściwy profil, spadki i nośność. Należy usunąć błoto, grunty organiczne, zastoiska wody oraz luźny materiał.
2. Zapewnienie odpływu wody
Jeszcze przed rozłożeniem kruszywa trzeba ustalić, gdzie będzie kierowana woda. Warstwa może być połączona z drenażem, rowem, poboczem lub wyprowadzona na skarpę.
3. Transport odpowiedniego materiału
Podczas załadunku i przewozu nie powinno dochodzić do zanieczyszczenia kruszywa ani rozdzielenia jego frakcji. Dostawy należy skoordynować z tempem pracy maszyn.
4. Rozkładanie materiału
Kruszywo powinno być układane równomiernie, warstwami o grubości umożliwiającej skuteczne zagęszczenie. Trzeba ograniczyć segregację większych i mniejszych ziaren.
5. Zagęszczanie
Rodzaj walca, liczba przejazdów i wilgotność materiału powinny zostać dopasowane do rodzaju mieszanki oraz wymaganej grubości warstwy.
6. Kontrola jakości
Po wykonaniu warstwy należy sprawdzić między innymi jej grubość, rzędne, spadki, zagęszczenie i nośność. Zakres badań powinien wynikać ze specyfikacji technicznej inwestycji.
Najczęstsze błędy podczas wykonywania warstwy
Zastosowanie przypadkowego materiału
Najtańszy dostępny piasek lub kruszywo nie zawsze będzie odpowiednie. Materiał może zawierać zbyt dużo pyłów albo nie osiągać wymaganej nośności.
Brak skutecznego odpływu
Warstwa przepuszczalna bez odpowiedniego wyprowadzenia wody może gromadzić wilgoć zamiast ją odprowadzać.
Układanie zbyt grubej warstwy jednorazowo
Dolna część warstwy może pozostać niedostatecznie zagęszczona, nawet jeżeli powierzchnia wydaje się stabilna.
Segregacja materiału
Rozdzielenie drobnych i grubych ziaren powoduje powstawanie miejsc o różnych właściwościach i nierównomiernej nośności.
Brak kontroli wilgotności
Zbyt suchy lub nadmiernie nawodniony materiał może być trudny do prawidłowego zagęszczenia.
Nieciągłość dostaw
Przestoje w dostawach utrudniają zachowanie jednolitej technologii robót i mogą powodować konieczność wielokrotnego przemieszczania maszyn.
Dostawa kruszyw i organizacja robót w Wielkopolsce
W przypadku większych inwestycji drogowych liczą się nie tylko parametry materiału, ale również jego dostępność, odległość od budowy i możliwość utrzymania regularnych dostaw.
Kopalnia Walkowice stanowi zaplecze materiałowe dla inwestycji realizowanych w północnej Wielkopolsce. Dostępność piasku zasypowego, pospółki, żwiru i mieszanek drogowych pozwala zaopatrywać budowy w rejonie Piły, Czarnkowa, Obornik, Trzcianki i Ujścia.
SIMNAT może uzupełnić obsługę inwestycji poprzez organizację transportu materiałów sypkich, dostawy innych rodzajów kruszyw oraz wykonanie robót ziemnych przy użyciu koparek, ładowarek, spycharek, walców i zagęszczarek.
Takie połączenie zaplecza materiałowego, transportu i sprzętu ogranicza ryzyko przestojów oraz ułatwia dopasowanie dostaw do harmonogramu realizacji.
Podsumowanie
Warstwa odsączająca odpowiada przede wszystkim za odprowadzanie wody, natomiast warstwa mrozoochronna chroni konstrukcję przed skutkami przemarzania. W określonych warunkach jedna warstwa może spełniać obie funkcje, jednak musi to wynikać z projektu oraz parametrów zastosowanego materiału.
Przy wyborze kruszywa należy zwrócić uwagę na:
- uziarnienie,
- zawartość drobnych cząstek,
- wodoprzepuszczalność,
- odporność na działanie mrozu,
- możliwość prawidłowego zagęszczenia,
- nośność po wykonaniu warstwy.
